ELAP-Eletrônica Aplicada

Módulos RF no Proteus (No Chrome Traduzir)

Comunicação e IOT, clique aqui e divirta-se!

Entendendo as portas no ESP32!

Cronograma Final:

- Realização das Avaliações ;

- Apresentação dos trabalhos propostos em hardware real.

- Conclusão das Práticas

- Conclusão do Projeto

- Recuperações de faltas e conteúdos

- Apresentação do Projeto Final na Mostra de Eletrônica;

- Prazo Final para a Entrega de todas as Avaliações;

- Recuperação Final.

Eletrônica Aplicada - ELAP

Material para Práticas:

- Componentes Básicos da Eletrônica de módulos anteriores

- Arduino Uno e ESP32 ou Superior

- Placa padrão montada 4 pushbuttons e 4 leds Vermelho,amarelo, verde, branco

- Display LCD

- Sensores Diversos

Exercícios de Automação:

- Partida direta simples

- Partida direta com reversão

- Acionamento de Máquinas Diversas

- Controle de Máquinas de produção

- Alinhamento de Sensores

Todas as práticas serão realizadas com Arduino ou ESP32 e relés Programáveis Clic02 WEG.

Principais partidas de Motores:

As principais partidas de motores são:

Partida direta

Partida estrela triângulo

Partida compensadora

Partida direta com reversão

Partida estrela triângulo com reversão

Partida com soft-starter

Inversor de frequência

A partida direta é um tipo de partida em que a chave que liga o motor é diretamente ligada a ele.

A partida estrela triângulo é um tipo de partida que utiliza tensão reduzida, sendo mais eficiente que a partida direta.

A partida compensadora é um tipo de partida que é utilizada para acionar grandes motores com carga.

A partida com soft-starter é um tipo de partida que é utilizada para acionar grandes motores.

A partida direta é utilizada para o acionamento on/off de motores elétricos monofásicos e trifásicos, além de efetuar a proteção dos motores e sistemas.

As chaves de partida direta são utilizadas para acionar pequenos motores (abaixo de 5cv e abaixo de 10cv em instalações industriais).

Pesquisa Recomendada - Apresentação

Pesquise e monte uma apresentação em power-point respondendo as questões com 1 slide para cada item abaixo (serão 10 slides), após concluído salvar no formato pdf (salvar como pdf), os trabalhos deverão ser compartilhados na nuvem pela plataforma Google Sala de Aula.

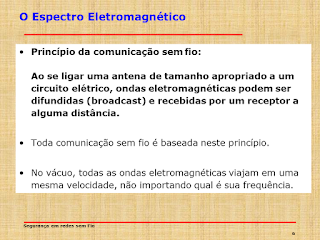

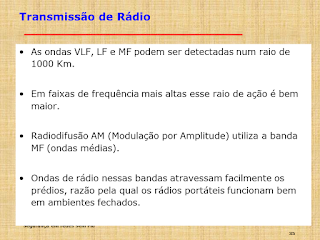

1- Defina o termo Antena e cite suas propriedades.

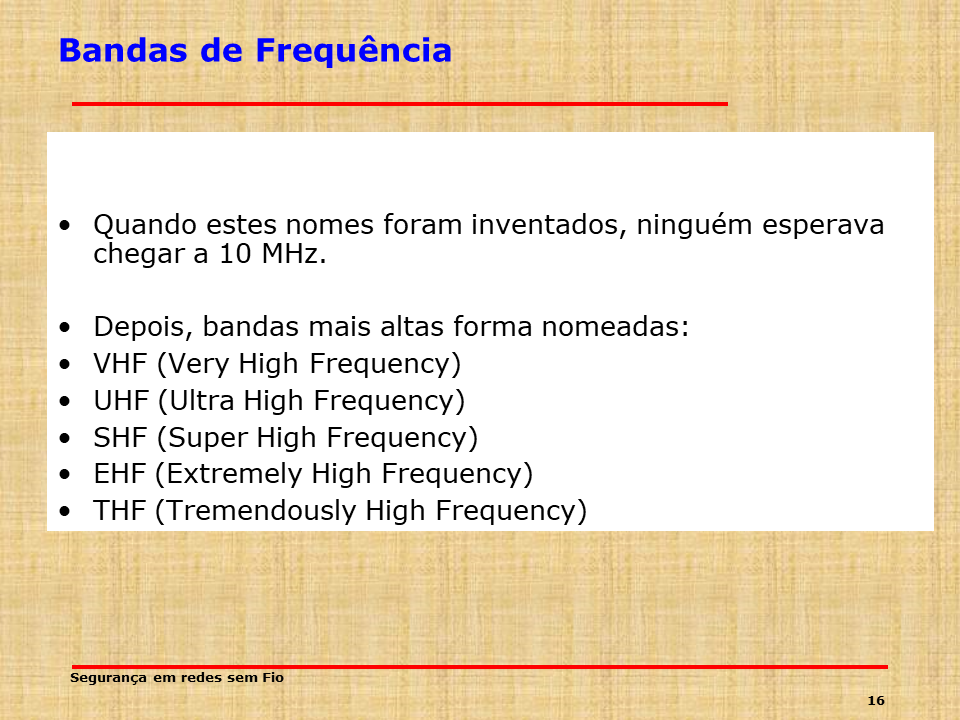

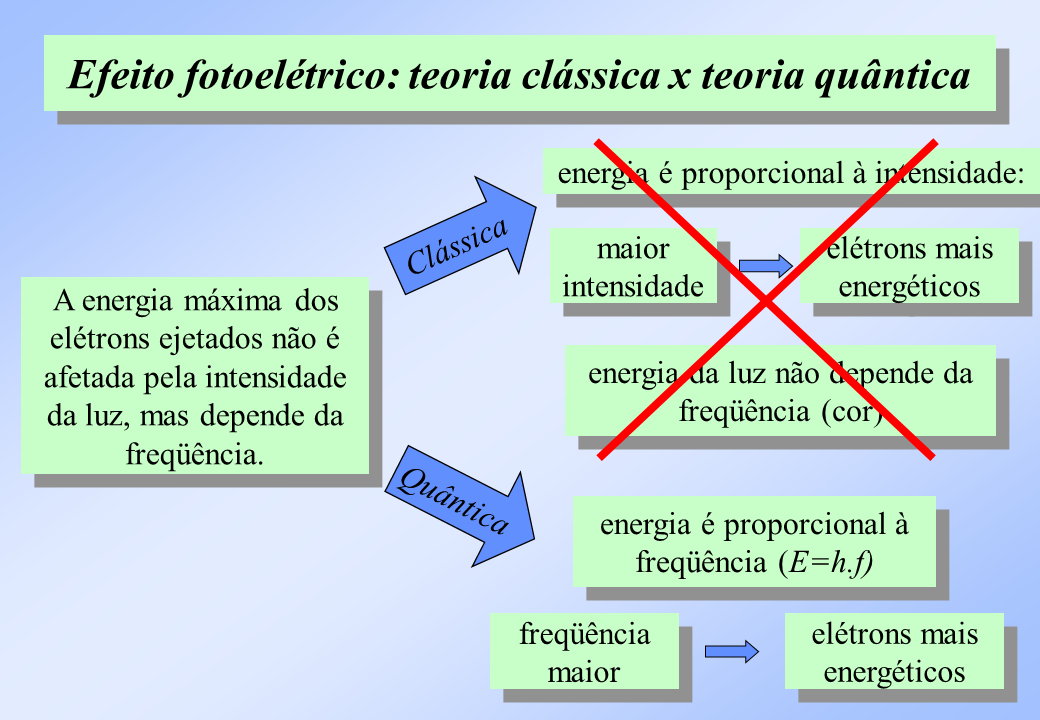

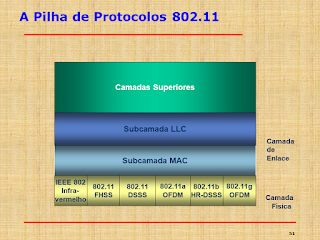

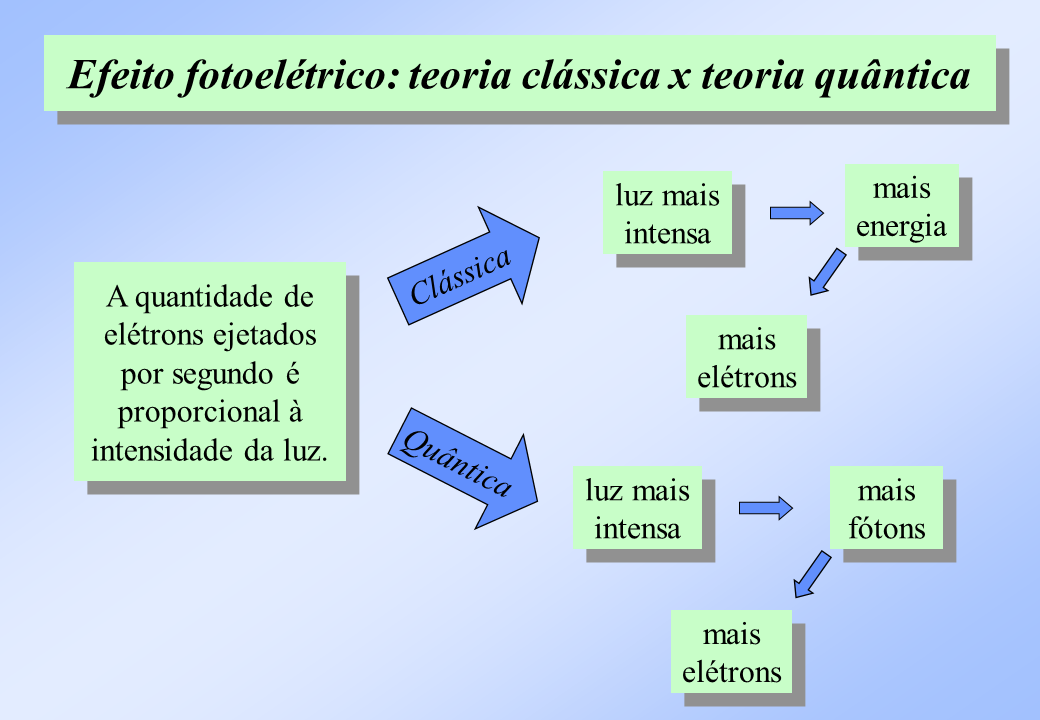

2- Conceitue Fóton e suas caraterísticas de energia.

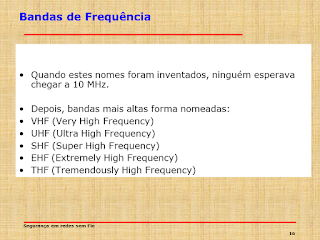

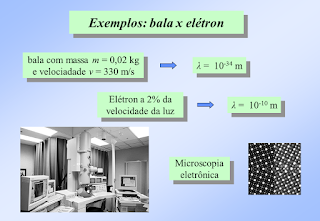

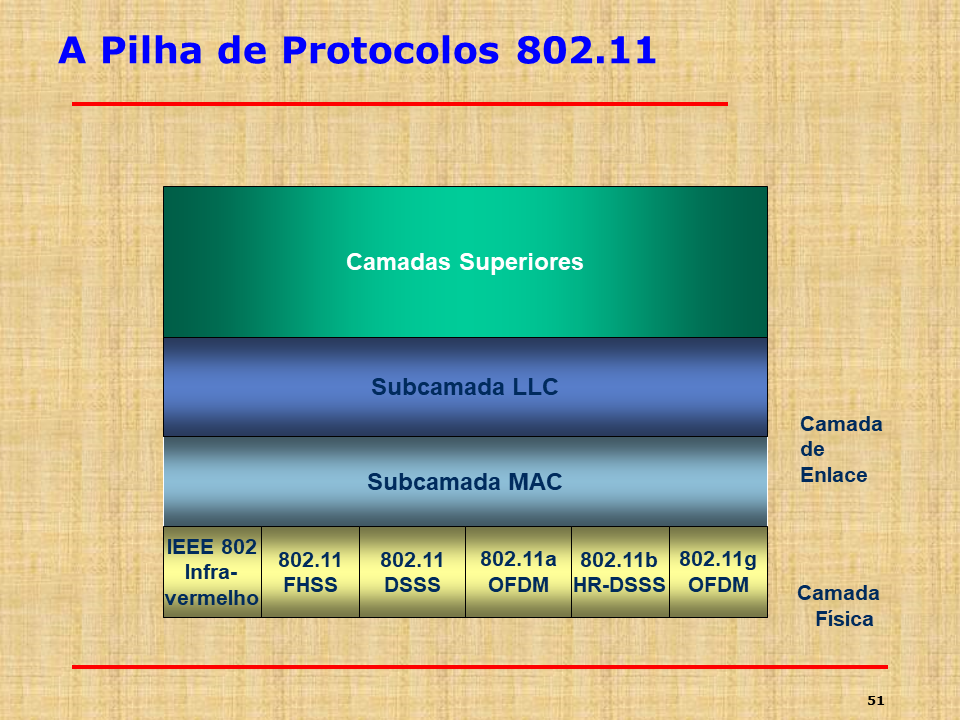

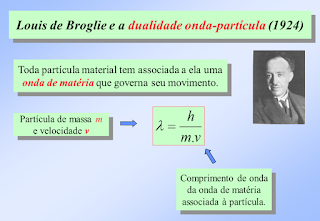

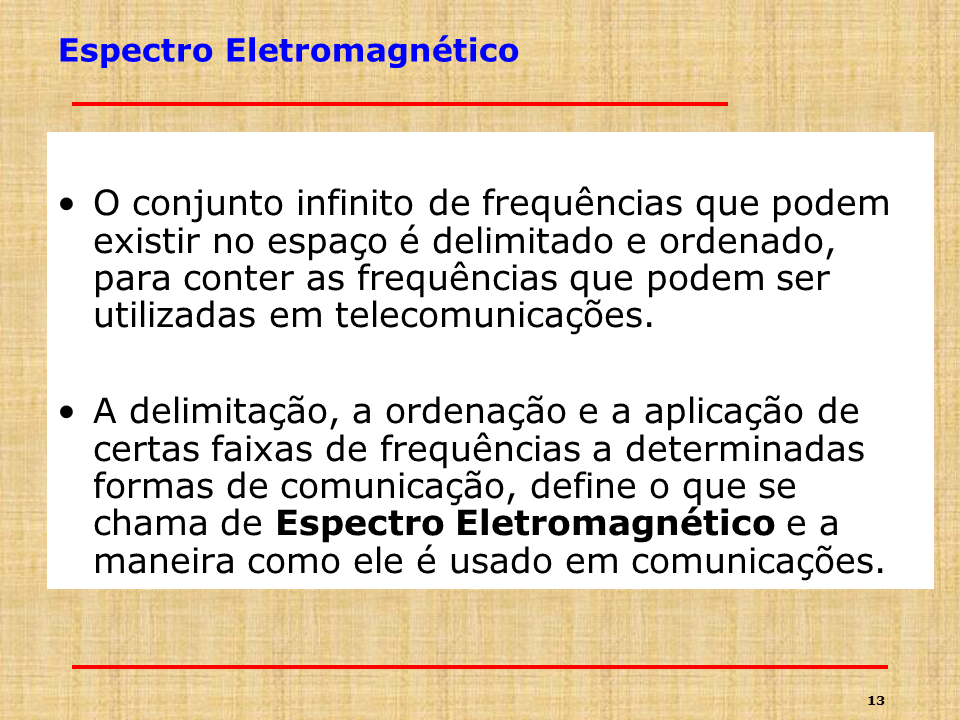

3 - Defina comprimento de onda:

4- Quais são os tipos de antena que existem e suas aplicações?

5- Qual a função de um filtro passivo?

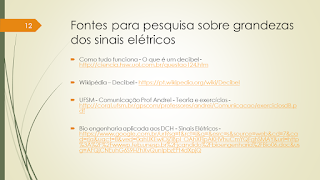

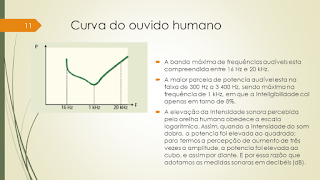

6- O que significa a unidade de medida decibel(dB)?

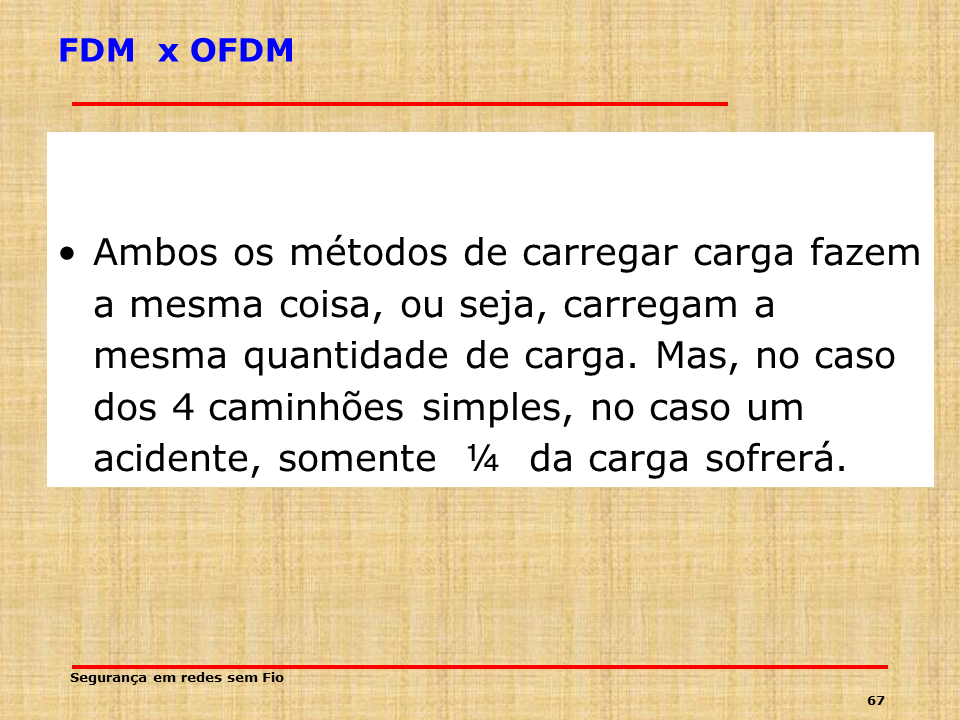

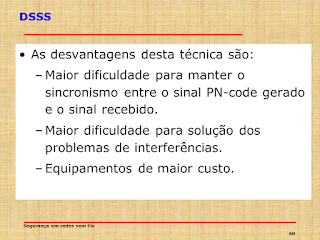

7- Em circuitos transmissores qual a função dos blocos moduladores?

8 - Obtenha a imagem do diagrama elétrico de um oscilador do tipo Hartley simples e cite uma aplicação:

9 - Obtenha a imagem do diagrama elétrico de um oscilador do tipo Colpitz simples e cite uma aplicação:

10- Obtenha a imagem do diagrama elétrico de um receptor super heteródino simples e cite uma aplicação:

Material Necessário

2 Microcontroladores

1 Celular, tablet ou computador;

1 Display LCD

2 Potenciômetros 10k Linear

2 Shields para comunicação

1 Módulo de relés

Sensores dIversos

Orientações:

1- Escolha de uma medida para ser transmitida(temperatura, pressão, tensão, corrente, etc);

2- O Microcontrolador 1 deve transmitir a informação para o microcontrolador 2 e este imprimir o valor da medida em Display LCD e após interação com outro dispositivo, acionando uma carga através de atuadores.

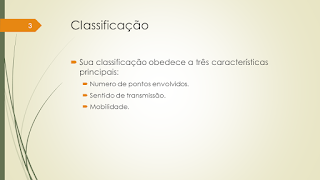

3- O trabalho estará dividido em 3 fases avaliativas:

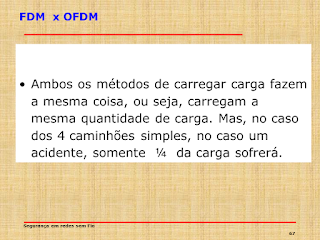

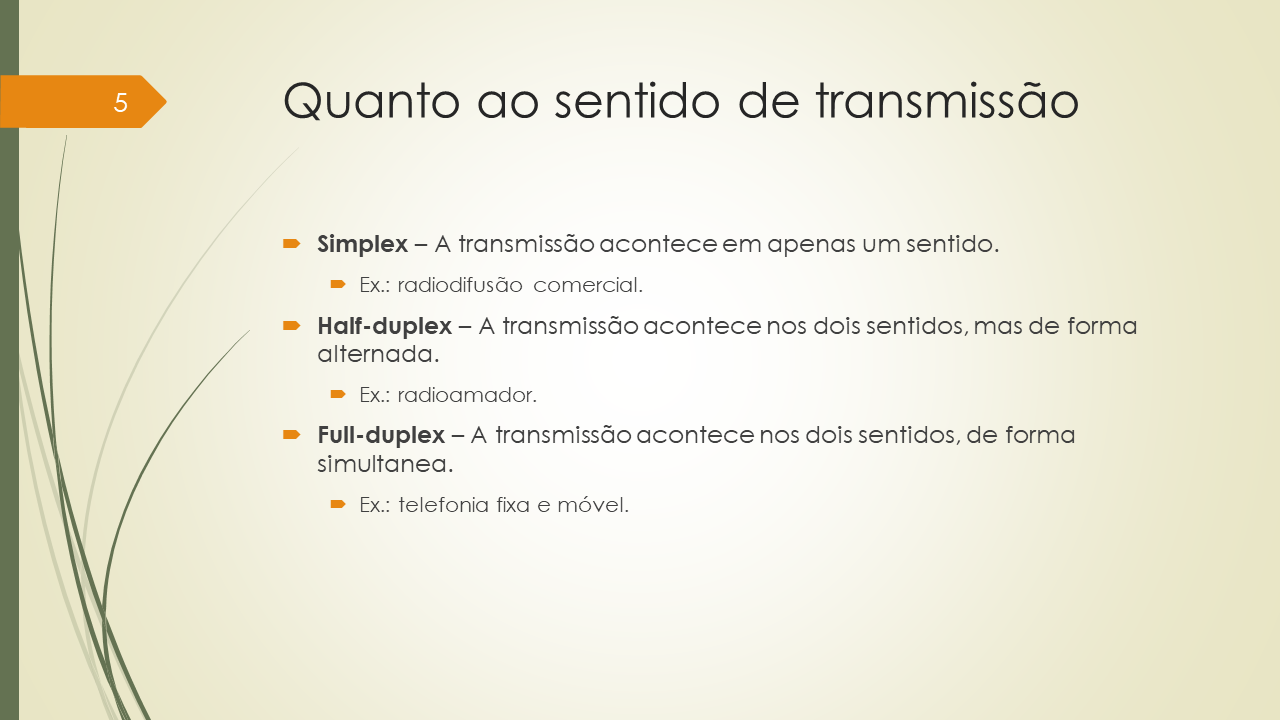

Fase 1 - Comunicação com fio Simplex;

Fase 2- Comunicação sem fio via RF433/800 simplex;

Fase 3-Comunicação sem fio livre half e full duplex, via bluetooth, substituindo o display e microcontrolador 2 por um celular,computador ou tablet com a visualização, interação dos dados com acionamento de uma carga qualquer;

Fase 4- Entrega e apresentaçaão por meio eletrônico e apresentação de cada trabalho da equipe em power point, contendo a descrição do hardware, software, diagrama elétrico, diferenças entre os vários tipos de comunicação, dificuldades encontradas e os projetos em pleno funcionamento.

Fase 5 - Exposição na Mostra de Eletrônica da Escola.

Clique aqui para obter material de apoio.

Exercício 1 - Terminal Transmissor:

Construa um terminal com LCD, imprimindo em LCD e transmitindo via porta serial a medida de temteratura de 0º Celsius até 150 º Celsius e a potência entregue ao motor CC de 0% a 100%, o motor deve estar conectado:

Exercício 2 - Receptor:

O receptor deverá receber os dados do terminal e ativar um alarme sonoro e luminoso a partir de 100ºC , o motor deve ser parado:

Para gerar o alarme sonora consulte tone() e notone na documentação do Arduino.

Esboço para Comunicação

Avaliação Prática 3 - Comunicação via RF 433/800MHz:

- Controle da carga e monitoramento via LCD.

- Monitoramento de uma grandeza e alarme remoto.

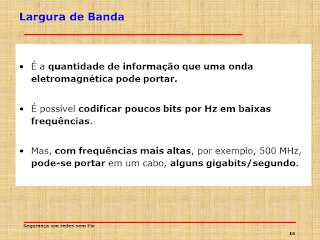

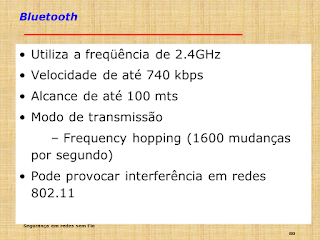

Exercício 4 - BlueTooth:

Utilizando a mesma metodologia das atividades práticas anteriores, faça com que uma carga seja controlada remotamente, com monitoramento local em display LCD e controle via celular.:

- Acionamento de um motor via BlueTooth com parada de emergência.

Material Necessário:

1 Arduino Uno ou superior

1 Módulo Bluetooth.

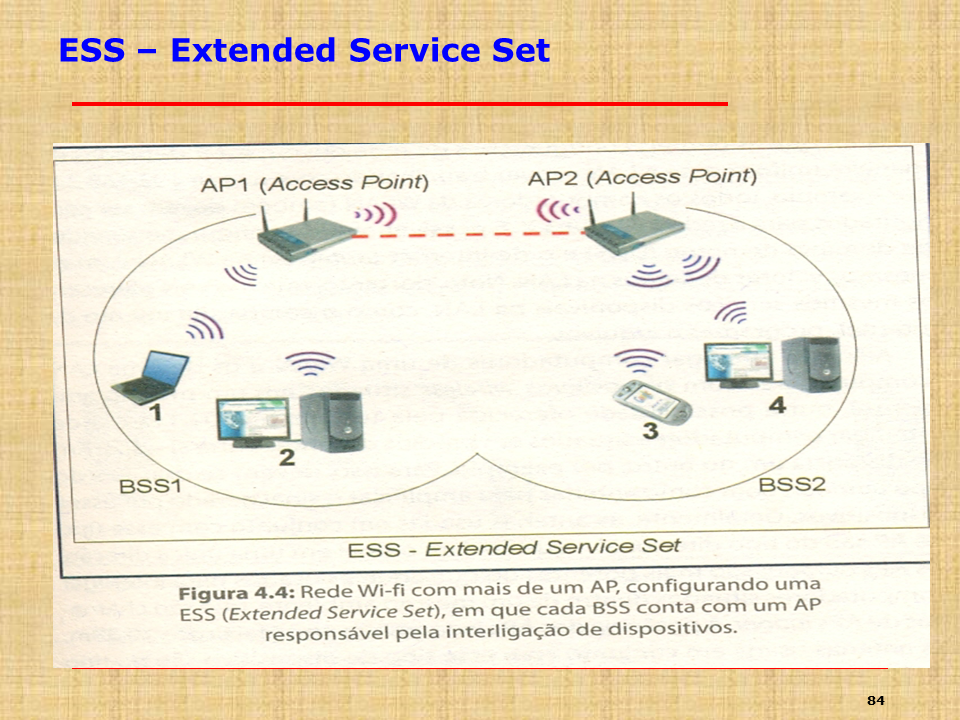

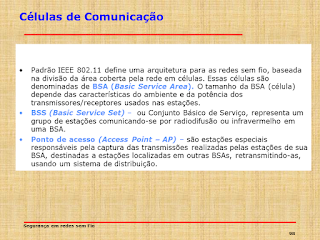

Avaliação 5- Wifi:

- Acionamento e monitoramento de um processo via ESP32- Livre:

Exercício Final- Apresentação na Mostra:

- Circuito de controle e comando via wireless-Livre

Prazo Final :

Será determinado o Prazo final para a entrega dos trabalhos durante as aulas

A comunicação funcionará corretamente se, e somente se, a alimentação dos dois Arduinos for feita por fonte externa. Recomendamos a utilização de uma bateria 9V.

Não podemos utilizar a alimentação via USB porque a comunicação do Arduino UNO é feita por um chip apenas, ou seja, a mesma comunicação serial dos pinos 0 e 1 é compartilhada com a comunicação do cabo USB com o PC. Se tivermos um cabo USB conectado - mesmo que esteja sendo usado apenas para alimentação fará com que o Arduino "pense" estar comunicando com um PC e o programa não funciona. Esta regra pode não se aplicar a outras versões do Arduino .

As bibliotecas e recursos multi-serial, contornam o problema em alguns casos, desde que os pinos 0 e 1 não sejam utilizados na comunicação externa.
